分享 | 真空灌封在点火线圈中的应用
2021/9/2 14:17:45
车用汽油发动机气缸内的燃料和空气混合气
是靠高压电火花来实现点燃的

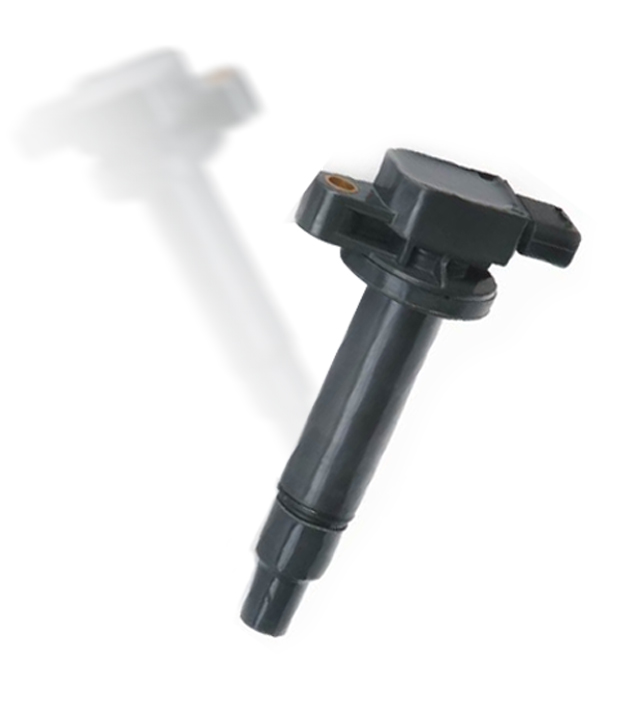

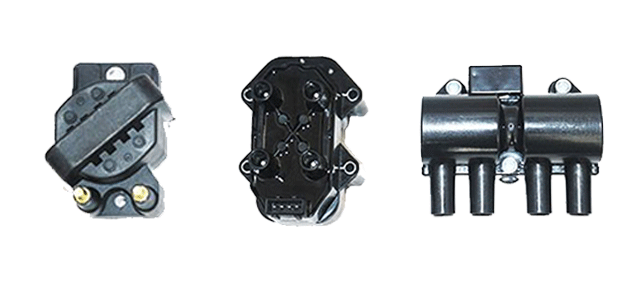

点火线圈是形成这种高压电火花的高压部件
产生高电压达几万甚至十几万伏
如果不进行有效的树脂灌封处理，空气便会不同程度地被埋藏在绕组间形成气隙。
另外，高压点火线圈产生幅值为数万伏的脉冲电压，使高压点火线圈形成了一个不均匀的电场。
由于空气的介电常数较小，在高电压作用下，绕组导线表面的某些薄弱点温度逐渐升高，
从而造成了绝缘层局部炭化和化学腐蚀，久而久之形成全放电，导致线圈局部击穿，造成短路、损坏部件。

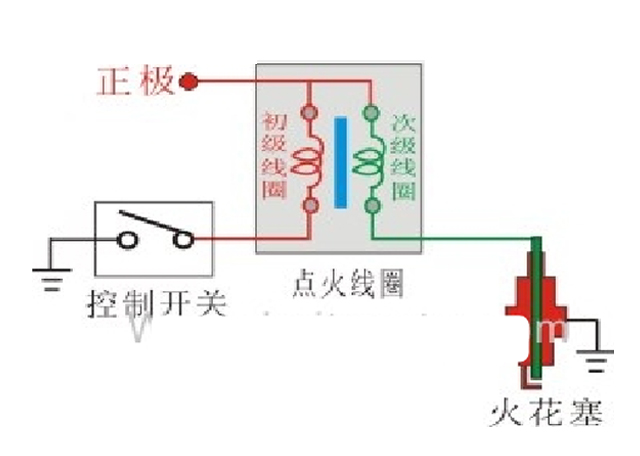

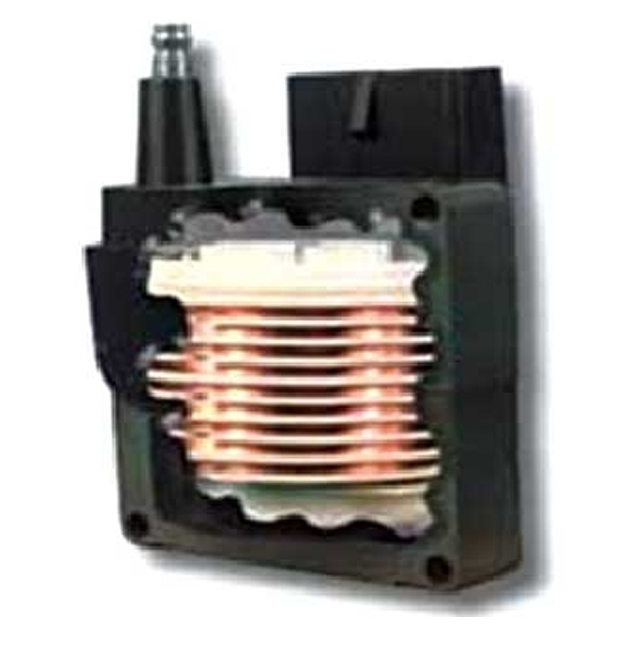

点火线圈相当于一个变压器，内有两个线圈：初级线圈和次级线圈。
初级线圈和次级线圈有一个公共端接电源正极，初级线圈的另一端由控制开关控制，
控制开关首先闭合，初级线圈通电，产生磁场，
之后，控制开关断开，初级线圈断电，磁场消失的瞬间，在次级感 应出15KV－20KV的高压电。
高压电作用于火花塞后，击穿火花塞的电极间隙产生火花，从而点燃气缸内的混合气。

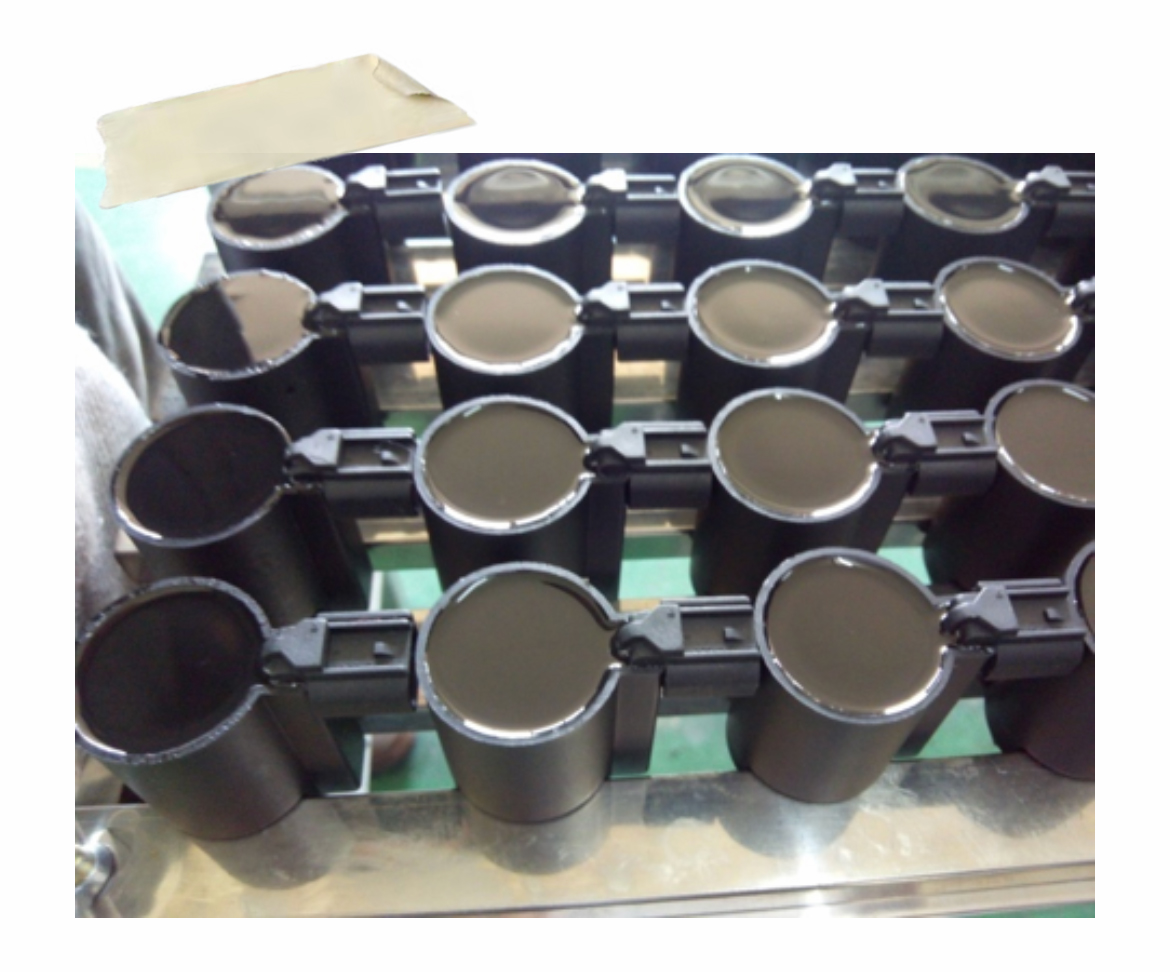

真空灌封工艺
所谓树脂真空灌封工艺，就是将浇注用树脂灌封料进行真空脱泡处理，
再把经过预烘干燥处理、待封装的点火线圈放在真空浇注室中进行前期真空干燥处理，
使线圈与骨架、线包与外壳之间的气体全部排出，
然后在真空条件下用完全脱过泡的已混合好的灌封料进行封装。
KET真空灌封

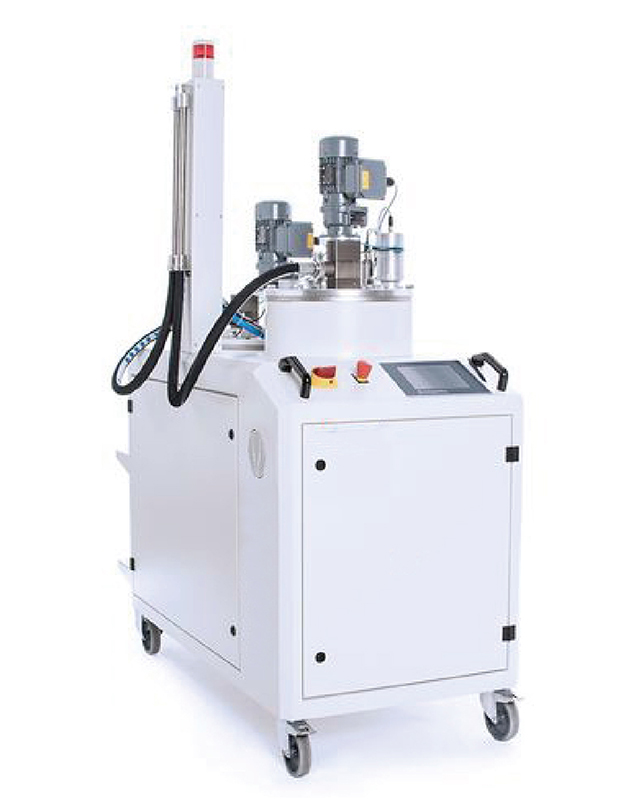

—真空备料单元
真空备料单元具有广泛的适应性
可以处理环氧树脂，聚氨脂，及硅胶，胶水粘度最高可达 100，000 厘泊(加热处理后)
根据胶水特性的不同要求，可以配置加热、抽真空、搅拌等不同的功能模块，
其中涉及的工艺参数均可通过人机界面自由设定。
/关键功能
● 备料是在真空值最低1mbar的环境下进行的
● 通过搅拌和循环方式实现排气，同时防止材料的沉积
● 料罐和所有材料灌封组件可进行温度控制
/适用范围
● 变压器灌封
● 点火器灌封
● 伺服电机灌封

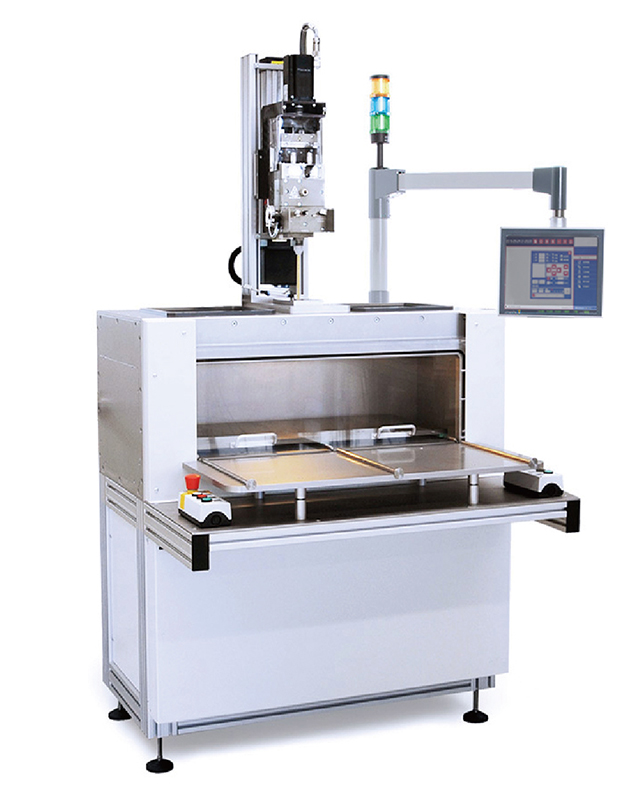

—真空箱
真空灌胶系统有真空腔体和运动三轴组成。可针对不同的产品灵活编写需要走动的涂胶轨迹。
标准真空设备使用单头或者双头注胶系统，可以为需要在真空环境下注胶的产品提供平台注胶。
/适用范围
● 电子元器件
● 变压器
● 高压线圈
● 点火线圈
