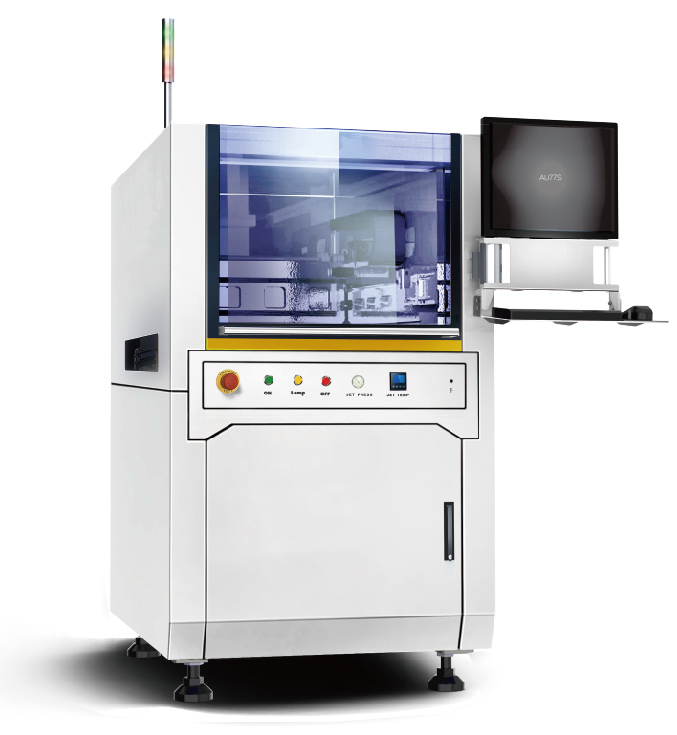

核心部件----Au77S在线式机器人
Au系列在线式点胶机器人具有较高的性价比，和Jet7000系列高速喷射阀集成，形成超高速，高精密，超稳定的涂胶系统，广泛运用于手机电子，汽车电子等行业。JET喷射阀还可以和各种精密自动化点胶配套使用。
Au77在线机器人特征及优点
AU系列继针筒点胶、胶阀等接触式点胶后的第三代点胶技术，其采用的是动能置换的原理，利用流体的高速运动将张力破现断胶的效果，该方法点胶迅速干净，是微量高速点胶领域的革命性产品。
在线式喷射系统组成
在线式机台 Au77S 数量 1台
高速喷射阀 Jet-7000 数量1把
专注应用：
底部填充（Underfill） 表面贴装 (Surface Mounted Package)
引脚包封 (Pin Encapsulation) 堆栈封装POP (Package On Package
精密涂覆 (Precision Coating) 密封（Encapsulation）
邦定 (Bonding)
|
尺寸 |
120mm*150mm*53mm |
|
重量 |
600g |
|
撞针，喷嘴材质 |
硬质合金 |
|
阀体材质 |
不锈钢 |
|
加热部件材质 |
铝合金 |
|
电磁阀最大工作频率 |
280HZ |
|
最小开阀压力 |
0.6Mpa |
|
电磁阀驱动电源 |
24V DC ,6W |
|
加热模块电源 |
110AC,50W |
|
最高加热温度 |
80度 |
方案优点
1、非接触式
· 消除Z轴移动时间；
· 拓宽点胶适用领域
2、高速
· 喷射频率最高200点/秒
· 是接触式点胶的3~7倍以上
3、点胶优势
· 最小点胶量达5nl
· 最小胶点直径可控制到0.2mm
· 消除狗骨缺陷，改进了合胶线
· 对点胶高度不敏感，可避免针头碰撞工件造成的不良
· 具传统针头点胶无法企及的一致性

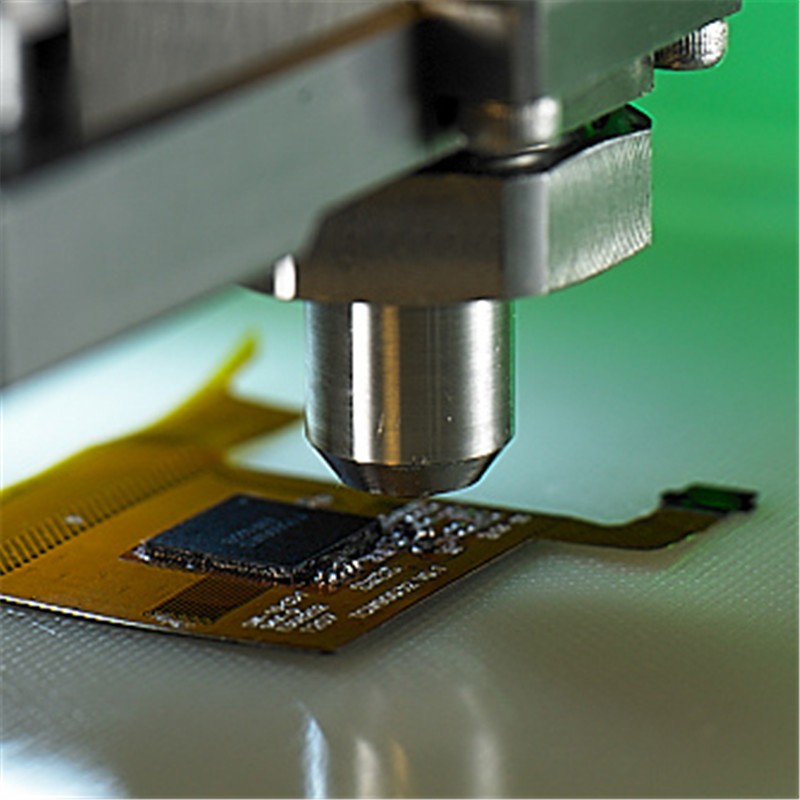

手机行业软板加强点胶

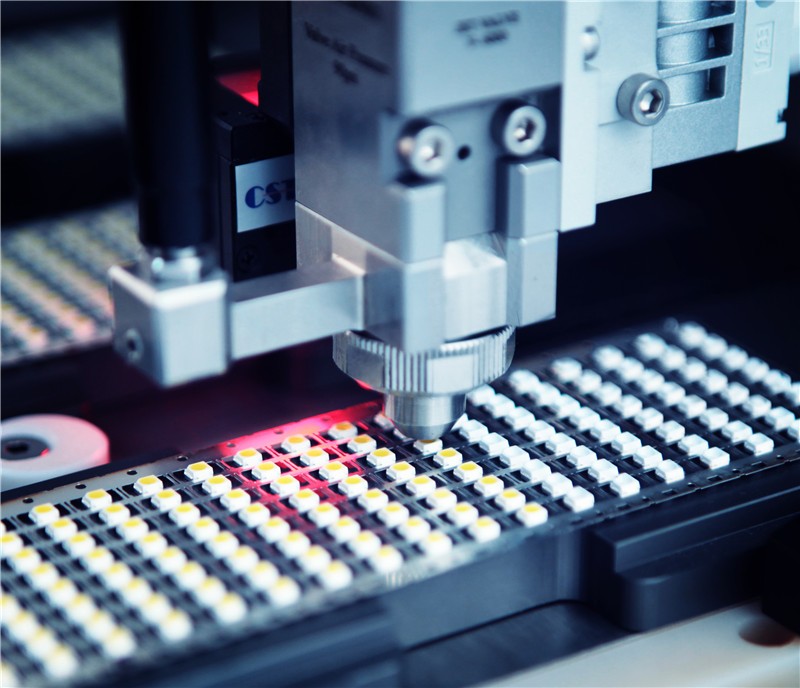

硬板点红胶
Au77S规格参数
